Galvanisch gescheiden signaalsplitter voor analoge meetsignalen

18 augustus 2015

3109 kop foto 250xbKlanten vragen ons regelmatig naar een unit om een analoog meetsignaal, zoals mA of V, te verdubbelen. Ons antwoord hierop?

De 3109 van PR electronics. Deze unit is ideaal voor applicaties waarbij een analoge ingang in twee galvanisch gescheiden uitgangen moet worden omgezet. Bijvoorbeeld wanneer een analoge meting aan de PLC en aan een ander instrument aangeboden moet worden.

Bij de 3109 zijn de ingang en de beide uitgangen onafhankelijk van elkaar in te stellen voor diverse V- en mA-bereiken. Daarnaast is de ingang geschikt voor actieve en passieve mA-signalen. Hierdoor hoeft u minder verschillende units op voorraad te houden en heeft u één oplossing voor legio toepassingen.

Belangrijke kenmerken:

  • Voedingsspanning: 16,8…31,2 VDC.

  • Voeding via aansluitklemmen en/of powerrail.

  • Responsetijd (0…90%, 100…10%): < 7 ms.

  • In- en uitgangen instelbaar: 0/4…20 mA, 0/1…5 V, 0/2…10 V.

  • Galvanische scheiding: 2,5 kVAC.

  • Bedrijfstemperatuur: -25 °C…+70 °C.

  • Keurmerken: FM, UL, IECEx/ATEX (zone 2), EAC, DNV, GL, CCOE, CE.

Neem voor meer informatie gerust telefonisch contact met ons op, afdeling Verkoop, tel: 0346-594 555.

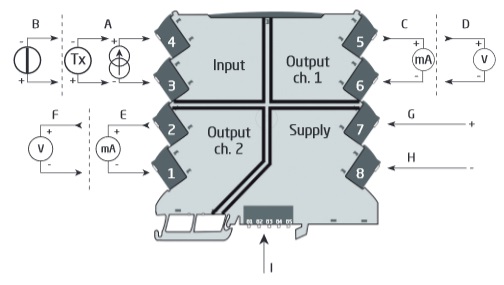

3109 aansluitingen
